K0537 Направляющие шариковые неполного выдвижения, 35 кг
Доставка в Москву*
- СДЭК от 140 р.
- Самовывоз 0 р.
*рассчитана для 1 единицы основного артикула товара
Характеристики шариковых направляющих неполного выдвижения
Материалы:
- Направляющие из стали.
- Сепараторы шарикоподшипника из полимера.
- Шары из высокоуглеродной стали.
Исполнение:
- Направляющие выдвигаются с обеих сторон.
- Высокоуглеродная сталь закаленная и оцинкованная горячим способом.
Указания по применению:
- Длина хода направляющих неполного выдвижения меньше их монтажной длины.
- Данные направляющие хорошо подходят для выдвигающихся ящиков, так как не создают большую силу трения.
- Все направляющие протестированы в соответствии с DIN EN 15338.
Указание по заказу:
- Шариковые направляющие продаются поштучно.

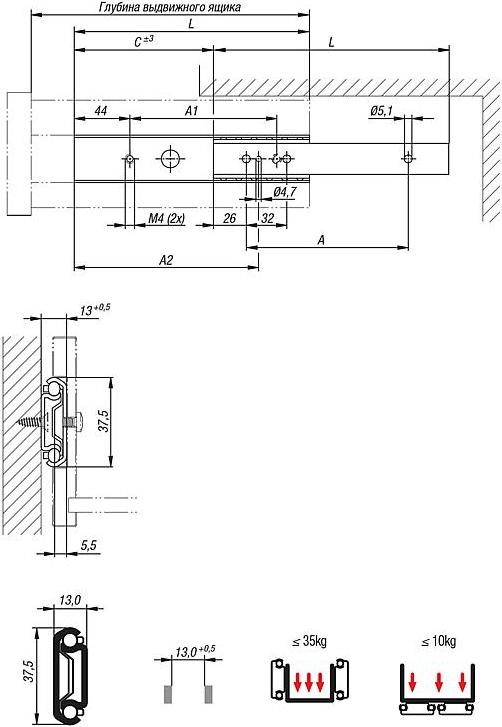

Чертеж шариковых направляющих неполного выдвижения:

Смотреть указания по выбору шариковых направляющих
Виды шариковых направляющих неполного выдвижения:
Указание по таблице:- Грузоподъемность - максимально допустимая нагрузка на пару шин при полном выдвижении при 100 000 циклах работы.
Номер заказа |
A |
A1 |
A2 |
L |
С (ход) |
Глубина выдвижного ящика, от - до |
Грузоподъемность для вертикально установленной пары, кг |
Грузоподъемность для горизонтально установленной пары, кг |
K0537.10242 |
192 |
166 |
202 |
242 |
154 |
242 - 380 |
35 |
10 |
K0537.10317 |
256 |
241 |
277 |
317 |
229 |
317 - 530 |
35 |
10 |
K0537.10398 |
352 |
322 |
358 |
398 |
298 |
398 - 680 |
35 |
10 |
K0537.10473 |
416 |
397 |
433 |
473 |
373 |
473 - 780 |
35 |
10 |
