K0659 Рукоятки кривошипные NOVO grip, вращающаяся ручка
Артикул:
K0659
Рукоятки кривошипные с вращающейся ручкой
Подробнее
Есть в наличии
Нашли дешевле?
Отправить заявку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Доставка в Москву*
- СДЭК от 140 р.
- Самовывоз 0 р.
*рассчитана для 1 единицы основного артикула товара
Описание
Характеристики кривошипных рукояток NOVO grip со вращающейся ручкой
Материал:
- Термопласт.
- Металлические части из стали.
Исполнение:
- Термопласт черный
- Стальные части вороненые.
Указания по применению:
- Облицовка втулки и цилиндрическая ручка поставляются совместно несобранными.
- При монтаже ось ручки должна завинчивать в посадочное отверстие.
- Эти рукоятки могут быть заштифтованы или закреплены шпонкой на валу посредством болта с цилиндрической головкой DIN 6912 и шайбы DIN 7349.

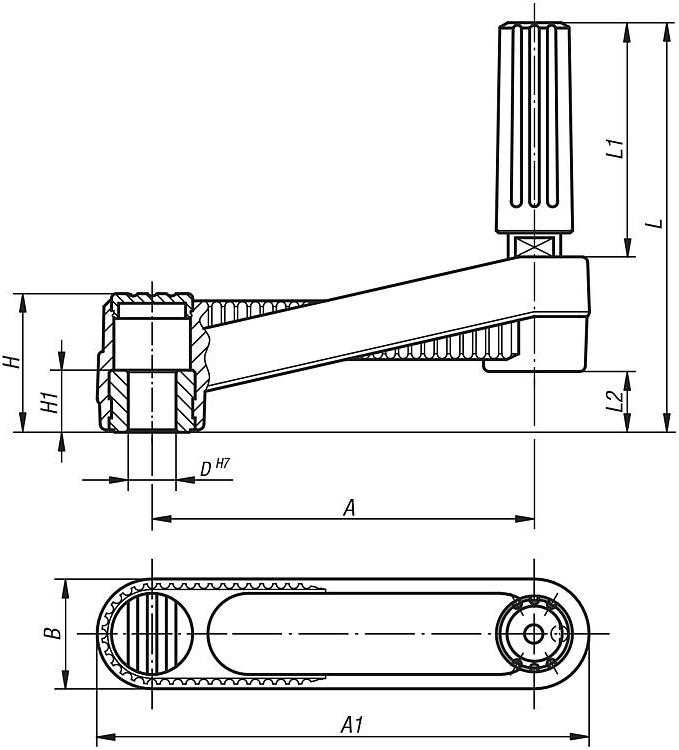

Виды кривошипных рукояток, калибровое отверстие без паза:
|
Номер заказа |
Исполнение |
Размер |
A |
A1 |
B |
D |
H |
H1 |
L |
L1 |
L2 |
|
K0659.3108 |
Без паза |
1 |
80 |
104 |
24 |
8 |
29 |
13 |
85,5 |
49 |
13 |
|
K0659.3110 |
Без паза |
1 |
80 |
104 |
24 |
10 |
29 |
13 |
85,5 |
49 |
13 |
|
K0659.3210 |
Без паза |
2 |
100 |
129 |
29 |
10 |
36 |
13 |
105 |
59,5 |
16 |
|
K0659.3212 |
Без паза |
2 |
100 |
129 |
29 |
12 |
36 |
13 |
105 |
59,5 |
16 |
|
K0659.3312 |
Без паза |
3 |
125 |
161 |
36 |
12 |
44 |
18,5 |
140 |
83,5 |
19,5 |
|
K0659.3314 |
Без паза |
3 |
125 |
161 |
36 |
14 |
44 |
18,5 |
140 |
83,5 |
19,5 |

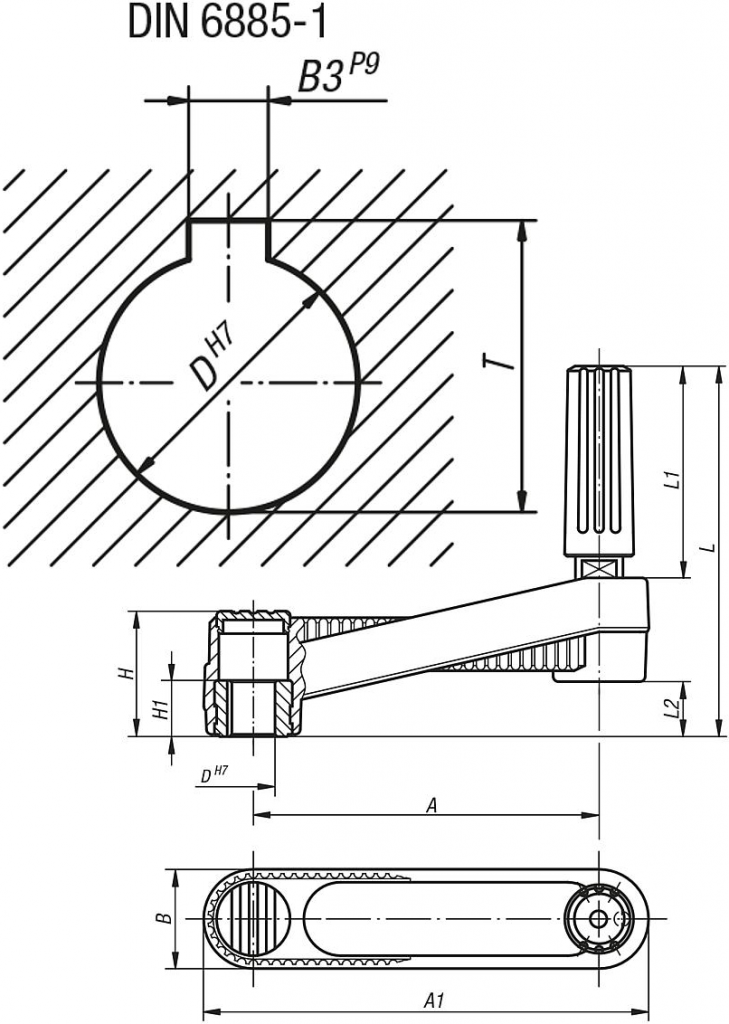

Виды кривошипных рукояток, калибровое отверстие с пазом:
|
Номер заказа |
Исполнение |
Размер |
A |
A1 |
B |
D |
H |
H1 |
L |
L1 |
L2 |
B3 |
T |
|
K0659.310802 |
С пазом |
1 |
80 |
104 |
24 |
8 |
29 |
13 |
85,5 |
49 |
13 |
2 |
9 |
|
K0659.311003 |
С пазом |
1 |
80 |
104 |
24 |
10 |
29 |
13 |
85,5 |
49 |
13 |
3 |
11,4 |
|
K0659.321003 |
С пазом |
2 |
100 |
129 |
29 |
10 |
36 |
13 |
105 |
59,5 |
16 |
3 |
11,4 |
|
K0659.321204 |
С пазом |
2 |
100 |
129 |
29 |
12 |
36 |
13 |
105 |
59,5 |
16 |
4 |
13,8 |
|
K0659.331204 |
С пазом |
3 |
125 |
161 |
36 |
12 |
44 |
18,5 |
140 |
83,5 |
19,5 |
4 |
13,8 |
|
K0659.331405 |
С пазом |
3 |
125 |
161 |
36 |
14 |
44 |
18,5 |
140 |
83,5 |
19,5 |
5 |
16,3 |

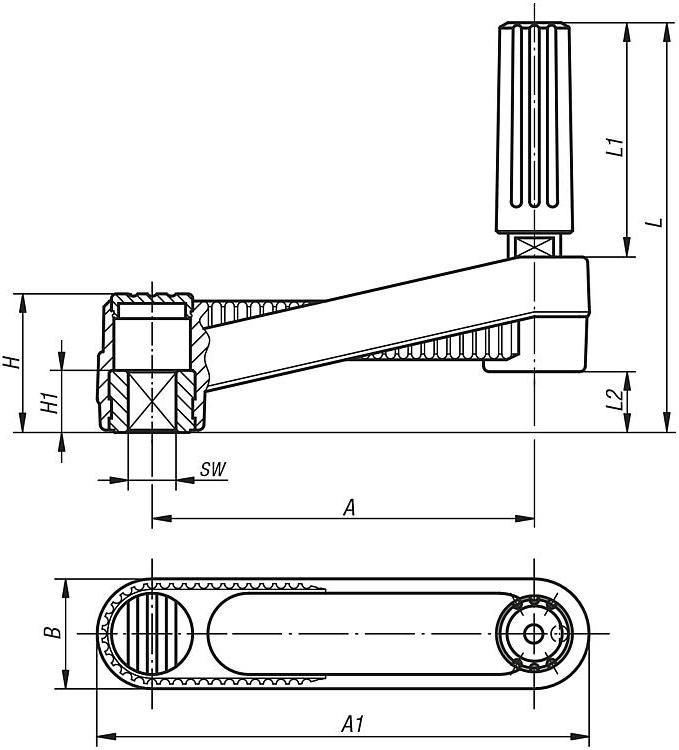

Виды кривошипных рукояток со внутренним четырехгранником:
|
Номер заказа |
Исполнение |
Размер |
A |
A1 |
B |
SW |
H |
H1 |
L |
L1 |
L2 |
|
K0659.4108 |
Внутренний четырехгранник |
1 |
80 |
104 |
24 |
8 |
29 |
13 |
85,5 |
49 |
13 |
|
K0659.4110 |
Внутренний четырехгранник |
1 |
80 |
104 |
24 |
10 |
29 |
13 |
85,5 |
49 |
13 |
|
K0659.4210 |
Внутренний четырехгранник |
2 |
100 |
129 |
29 |
10 |
36 |
13 |
105 |
59,5 |
16 |
|
K0659.4212 |
Внутренний четырехгранник |
2 |
100 |
129 |
29 |
12 |
36 |
13 |
105 |
59,5 |
16 |
|
K0659.4312 |
Внутренний четырехгранник |
3 |
125 |
161 |
36 |
12 |
44 |
18,5 |
140 |
83,5 |
19,5 |
|
K0659.4314 |
Внутренний четырехгранник |
3 |
125 |
161 |
36 |
14 |
44 |
18,5 |
140 |
83,5 |
19,5 |
